产品用途

本绞车主要用于煤矿、金属矿和非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆泵、风筒等掘进设备和张紧稳绳，该绞车系双钢丝绳悬吊。将减速机上的差动手把放在差动位置，若张紧稳绳，可使两根稳绳的张紧力保持相等；若悬吊水管、注浆管、风筒等管类设备，可保证其被悬吊管类设备与地面保持垂直的状态。如果悬吊吊盘等盘状设备，需将其差动手把放在直通位置，才能实现两绳绳速的一致。


工作原理

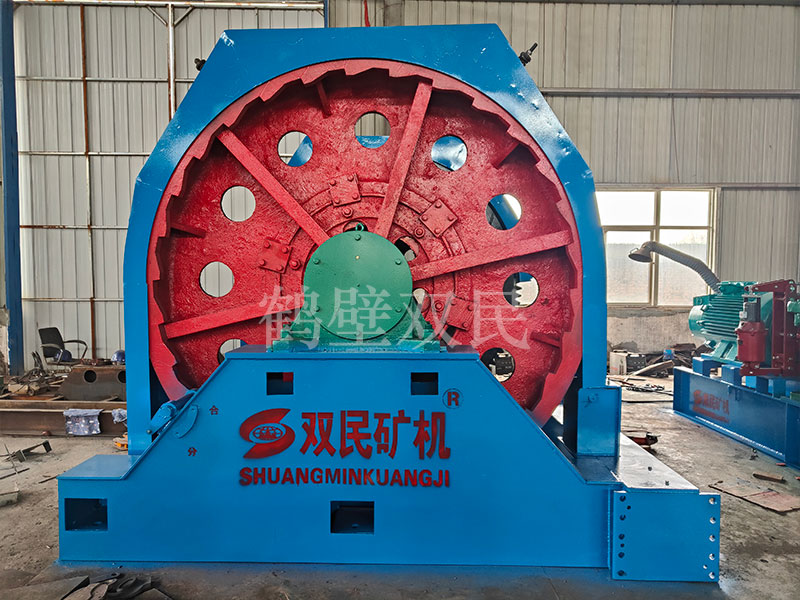

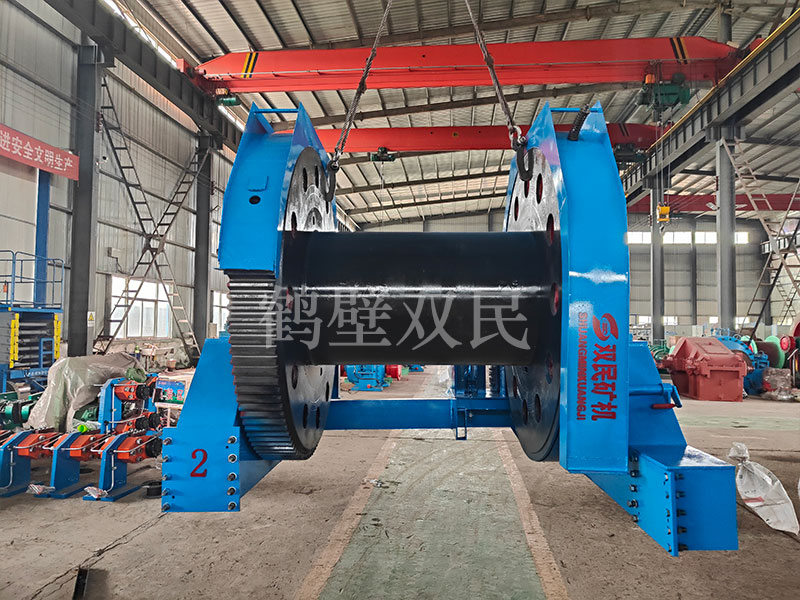

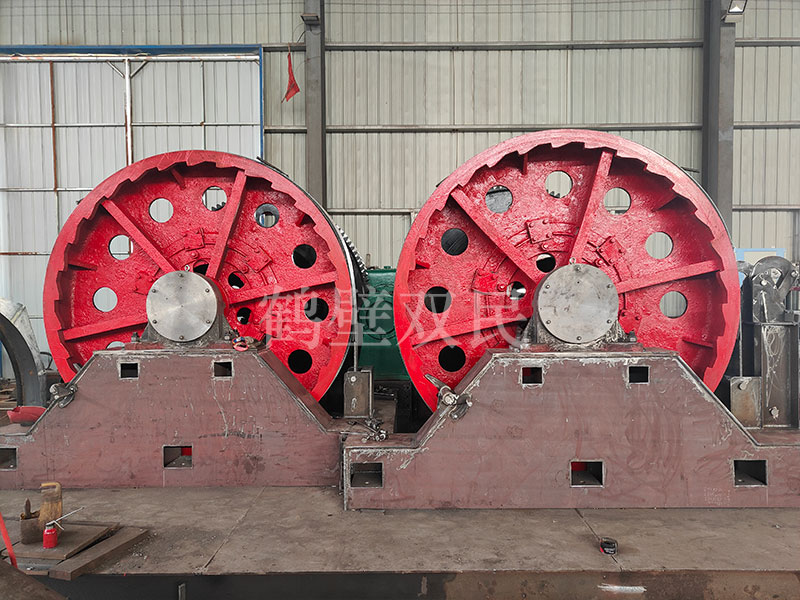

主轴装置由卷筒、主轴、轴承、大齿轮、制动轮等零件组成，是绞车的钢丝绳缠绕机构。卷筒与齿轮、制动轮用紧配钢套河和螺拴联成一体;钢丝绳通过制动轮上的孔用压板固定在制动轮的轮辐上；钢丝绳在卷筒上方出绳。

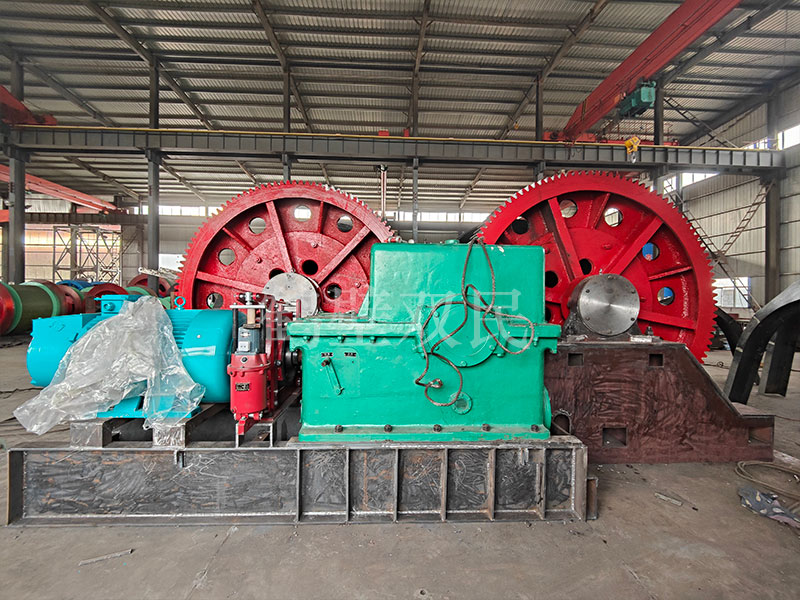

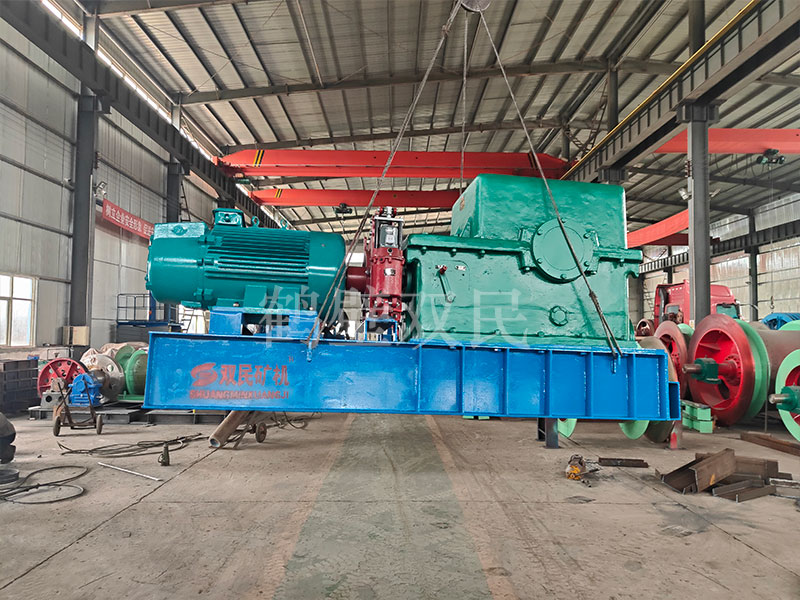

减速器为-齿轮-球面蜗轮付减速器，具有承载能力大、体积小、效率高等特点，转换变速手把位置可使绞车获得两种速度。在装配时，应严格控制相对位置，可加减相应调整垫实现。

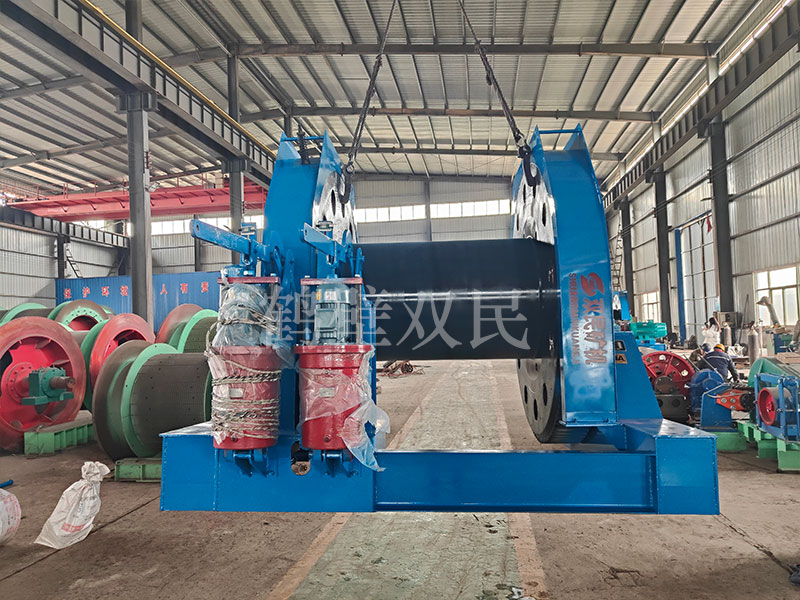

工作制动器选用电力液压式制动器，其工作过程为：通电时，液压推杆上升，松闸；断电时：液压推杆下降，制动；在维修安装时，应注意液压推杆留有补偿行程。

安全制动器采用带式闸，停机时，靠重锤下落进行制动；开机时，液压推进器顶起重锤使之松闸。

机架采用钢板和型钢焊接而成，分主机架和转动机架两部分，其联接采用圆锥销和螺栓联接，便于运输与安装，对基础无特殊要求。

绞车应安装在专用的绞车房里，绞车房应具备防雨雪、防风、防晒、防潮等特点，以防电器系统及其部件损坏，影响绞车的安全性。


结构特点

本绞车主要用于煤矿、金属矿和非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆泵、风筒等掘进设备和张紧稳绳，该绞车系双钢丝绳悬吊。将减速机上的差动手把放在差动位置，若张紧稳绳，可使两根稳绳的张紧力保持相等；若悬吊水管、注浆管、风筒等管类设备，可保证其被悬吊管类设备与地面保持垂直的状态。如果悬吊吊盘等盘状设备，需将其差动手把放在直通位置，才能实现两绳绳速的一致。
