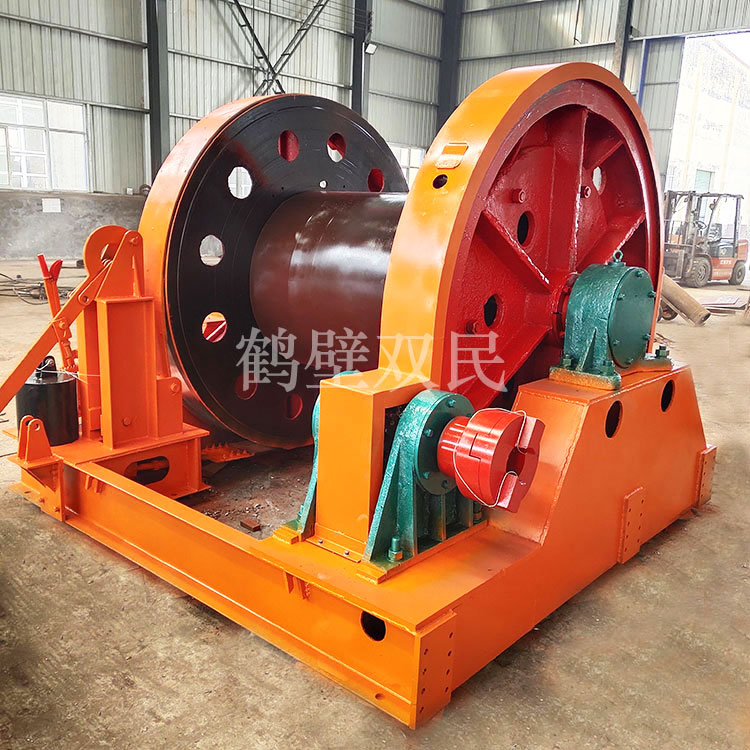

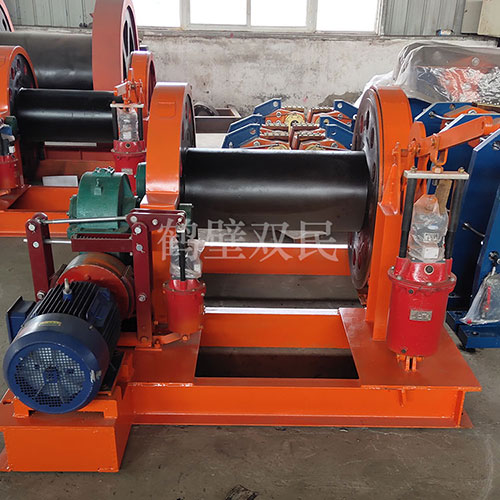

JZ系列凿井绞车主要用于煤矿、金属矿、非金属矿竖井井筒掘进时悬吊吊盘，水泵，水管，注浆管，凤筒等掘进设备和张紧稳绳。绞车是根据井筒掘进时悬吊设备的工作特点设计的。仅用于短期工作，而不宜用于吊重物长期运转使用。

 我们的矿井提升绞车相对于一般的公司的产品有以下特点：
 (1)改型提升机旋转部分为全滚动传动，整机效率等；
 (2)滚筒筒壳采用弹性理论设计，选用好的高强度钢板焊接而成为整体结构。强度大，根据客户要求可以制成部分式；
 (3)制动盘采用高度结构钢，用螺栓与滚筒相连，便于维修更换；
 (4)盘形制动器为后置式油缸，动作灵活，不油污制动盘；
 (5)液压站有手比例阀和电比例阀等多个品种可供选择；
 (6)双筒提升机离合器为手动齿轮式调绳离合器，结构简单、操作方便可靠；
 (7)深度指示器分为牌坊式深度指示器和龙门式深度指示器供用户选用；
 (8)减速器有圆柱齿轮减速器和行星齿轮式减速器供用户选用，其中行星齿轮减速器，体积小，噪音小，重量轻，运行可靠，安装时无需地坑。

 一、产品介绍

JZ系列凿井绞车有快慢两种工作速度，在百分之五十以上载荷情况下，只能用慢速进行工作，在百分之五十以下载荷可用快、慢两种速度工作。

双筒绞车是两根绳悬吊，若悬吊风筒是将减速手柄放在差动位置，可 风筒与地面垂直，若悬吊吊盘时，需将差动手柄放在直通位置。

该系列绞车为定型产品，结构紧凑，重量轻，使用平安可靠。

严禁超过下列规定：

（1）立井中升降人员或升降人员和物料的为1层；专为升降物料的为2层；

（2）倾斜井巷中升降人员或升降人员物料的为2层；升降物料的为3层。

（3）钢丝绳由下层转到上层的临界处（相当于绳圈1/4长的部分）需要经常检查，并应在每季度将钢丝绳移动1/4绳圈的位置。
警告：

（1）本提升机严禁用于有瓦斯、煤尘等易燃、易爆气体的场所！
（2）本提升机严禁超负荷运行！
（3）严禁超速运行、停电溜放！

二、结构特征及工作原理

提升机主要由主轴装置、调绳机构（双筒）、盘形制动装置、深度指示器、减速器、润滑站、测速发电机装置、联轴器、电动机、操纵台、液压系统及电气控制系统等部件组成。

工作原理：当启动主电机时，由电动机转子通过低速联轴器将动力传递到减速器的高速轴上，经过两级齿轮传动减速后，再由减速器的被动轴通过联轴器传递给主轴装置。若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳，同时提升容器在井筒作上下往返，周期性运动。
